Структура лазерного різання машини та аналіз принципу роботи

Лазерні різання машини-це ефективні інструменти для різання, широко використовуються в сучасному виробництві, особливо для переробки металів, неметалів та різних матеріалів. З точною структурною конструкцією та потужною функціональністю ці машини можуть виконувати складні завдання різання з високою точністю та швидкістю. Ця стаття забезпечить поглиблений аналіз основних компонентів лазерної різання та їх функції та принципів.

1. Основні компоненти лазерної ріжучої машини

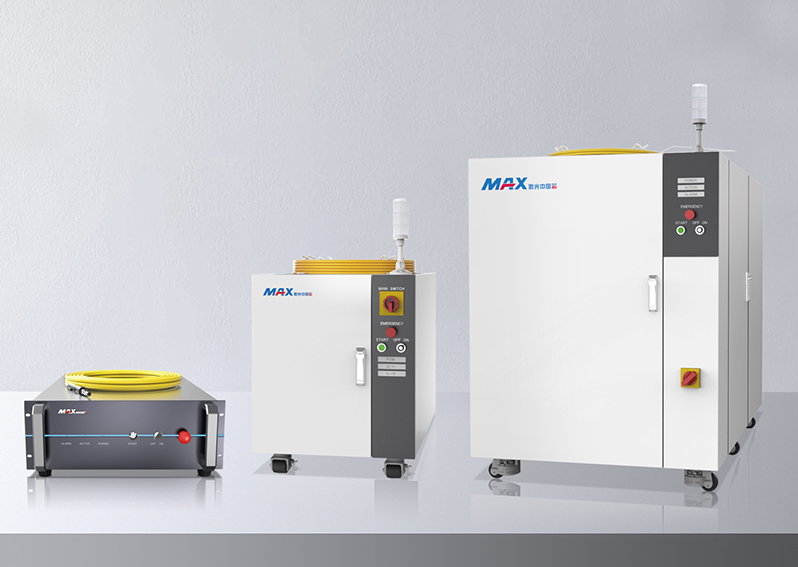

Лазерний генератор

Функція: Лазерний генератор є основним компонентом лазерної різання, що відповідає за виробництво високоенергетичних лазерних променів.

Принцип: Лазерний генератор випромінює монохроматичні лазерні промені високої інтенсивності через лазерне середовище (наприклад, газ, твердий або напівпровідник) під дією джерела збудження. Поширені типи лазерів, що використовуються в машинах лазерного різання, включають лазери CO2 та волоконні лазери.

Оптична система

Функція: Оптична система відповідає за передачу лазерного променя з лазерного генератора до ріжучої головки та регулювання фокусу та якості променя лазера.

Принцип: Оптична система зазвичай включає дзеркала, лінзи та оптичні волокна. Лазерний промінь керується і зосереджується через ці компоненти, щоб забезпечити точне розташування та концентрацію лазера. Лазерні машини з волокно використовують оптичні волокна, щоб безпосередньо передавати лазер до ріжучої головки, тоді як лазерні машини CO2 використовують дзеркала для передачі лазера до області різання.

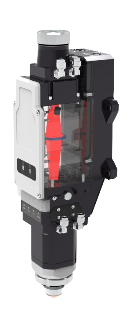

Різання голови

Функція: Вирізання головки діє як "інструмент" лазерної різання машини, фокусуючи лазерний промінь на поверхні заготовки, одночасно контролюючи напрямок потоку газу.

Принцип: ріжуча головка містить лінзи та фокусування дзеркал, щоб зосередити лазерний промінь на області різання заготовки. Крім того, ріжуча головка оснащена допоміжною газовою насадкою, яка видуває розплавлений метал, щоб забезпечити плавне різання та високу якість.

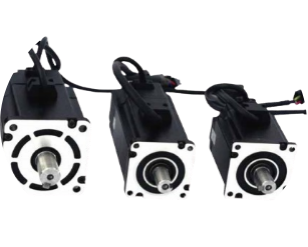

Система руху

Функція: Система руху дозволяє лазерній різальній машині виконувати точні двовимірні або тривимірні рухи різання на поверхні заготовки.

Принцип: Система руху складається з приводних двигунів, рейок, сервомоторів та точних компонентів передачі. Через чисельну систему управління (ЧПУ) система руху забезпечує високоточний рух лазерної головки вздовж осей x, y та z, гарантуючи точне вирівнювання шляху різання та заготовки.

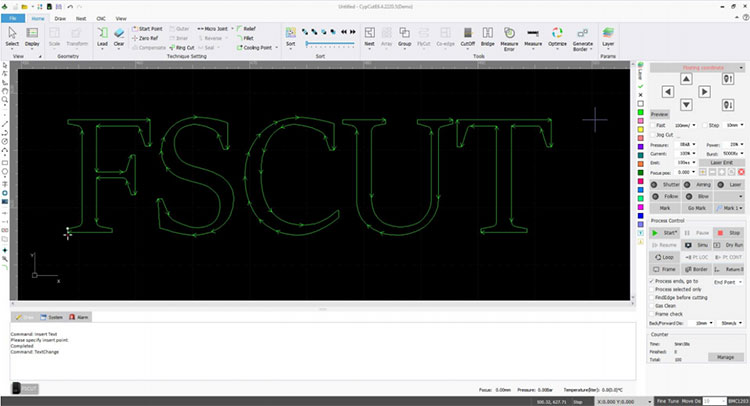

Система управління ЧПУ

Функція: Система ЧПУ несе відповідальність за загальний контроль та планування машини лазерного різання, точно керування кожною деталлю процесу різання.

Принцип: Система ЧПУ регулює такі параметри, як лазерна потужність, швидкість різання, швидкість подачі та фокус на основі вхідного плану різання або програма, гарантуючи, що процес різання протікає безперебійно. Сучасні машини з лазерним різанням зазвичай використовують вдосконалені комп'ютерні системи управління, пропонуючи високий рівень автоматизації.

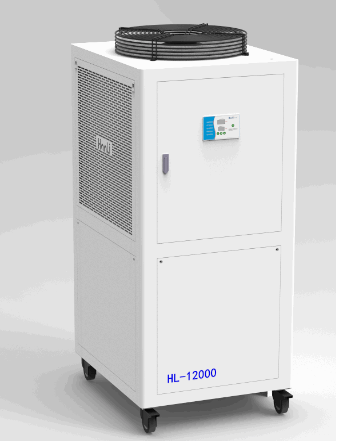

Система охолодження

Функція: Система охолодження запобігає перегріву критичних компонентів, таких як лазерний генератор та ріжуча головка під час роботи з високою потужністю, забезпечуючи стабільну продуктивність та точність машини.

Принцип: Система охолодження використовує охолодження води або повітря для регулювання температури ключових компонентів у режимі реального часу, запобігаючи накопиченню тепла, що може негативно вплинути на продуктивність. Зазвичай він включає резервуар, насос та теплообмінник.

Вихлопна система

Функція: Вихлопна система видаляє дим та шкідливі гази, що утворюються в процесі різання, забезпечуючи чисте робоче середовище та належну роботу машини.

Принцип: Лазерне різання породжує значну кількість диму та шкідливих газів. Витяжна система використовує пристрої для збору пилу та вентиляційні протоки для видалення цих частинок з області різання, забезпечуючи чисте та безпечне робоче середовище.

2. Принцип робочої машини лазерного різання

Принцип робочої машини лазерного різання може бути узагальнений наступним чином: лазерний генератор виробляє потужний лазерний промінь, який передається до різання головки через оптичну систему. Потім ріжуча головка фокусує лазерний промінь на поверхні заготовки. Систе тепло від лазера тане або випаровує матеріал, тоді як допоміжні гази видають розплавлений матеріал, завершуючи точний розріз.

Переваги лазерного різання:

Висока точність: Лазерний промінь надзвичайно тонкий, що дозволяє точності мікрона.

Високошвидкісне різання: Лазерне різання пропонує високі швидкості різання, особливо для тонких листових матеріалів.

Неконтактна обробка: Лазерне різання-це безконтактний процес, уникаючи зносу механічних інструментів.

Лазер Huawei

Як провідний виробник галузі лазерного обладнання, Huawei Laser використовує роки технологічних інновацій та досвіду для забезпечення високоефективності, стабільної та точної розрізання лазерного різання. Вибір лазера Huawei означає більше, ніж просто придбання високопродуктивної машини для різання лазера; Це означає здобуття надійного партнера, який прагне підтримувати вас протягом усього виробничого подорожі. Завдяки розширеній технології та уважному обслуговуванню, Huawei Laser's30000W машина для лазерної різання волокон обміну платформи 30000 Вт Доставити виняткову точність та швидкість, задовольняючи потреби різних галузей.

Huawei Laser - висвітлює своє різання майбутнього та сприяє зростанню промисловості!
