Роль передач і стелажів у лазерних машинах

У лазерному ріжучому обладнанні система передач і стійки служить основним компонентом передачі, відіграючи вирішальну роль у точності та стабільності руху. Через точне месування він передає потужність для досягнення багатооСісного координації контролю надрічної головки, забезпечуючи ефективність та точність процесів лазерного різання.

Принципи та функції

Механізм точності передачі

Gears передає крутний момент через взаємодію зубів, пропонуючи високу ефективність передачі (> 98%) та точні співвідношення передач. Це дозволяє точне регулювання швидкості та крутного моменту, приводячи рушку головки для виконання складних рухів x/y/z-в осі для обробки рівня мікрона (± 0,01 мм).

Стійкі структурні особливості

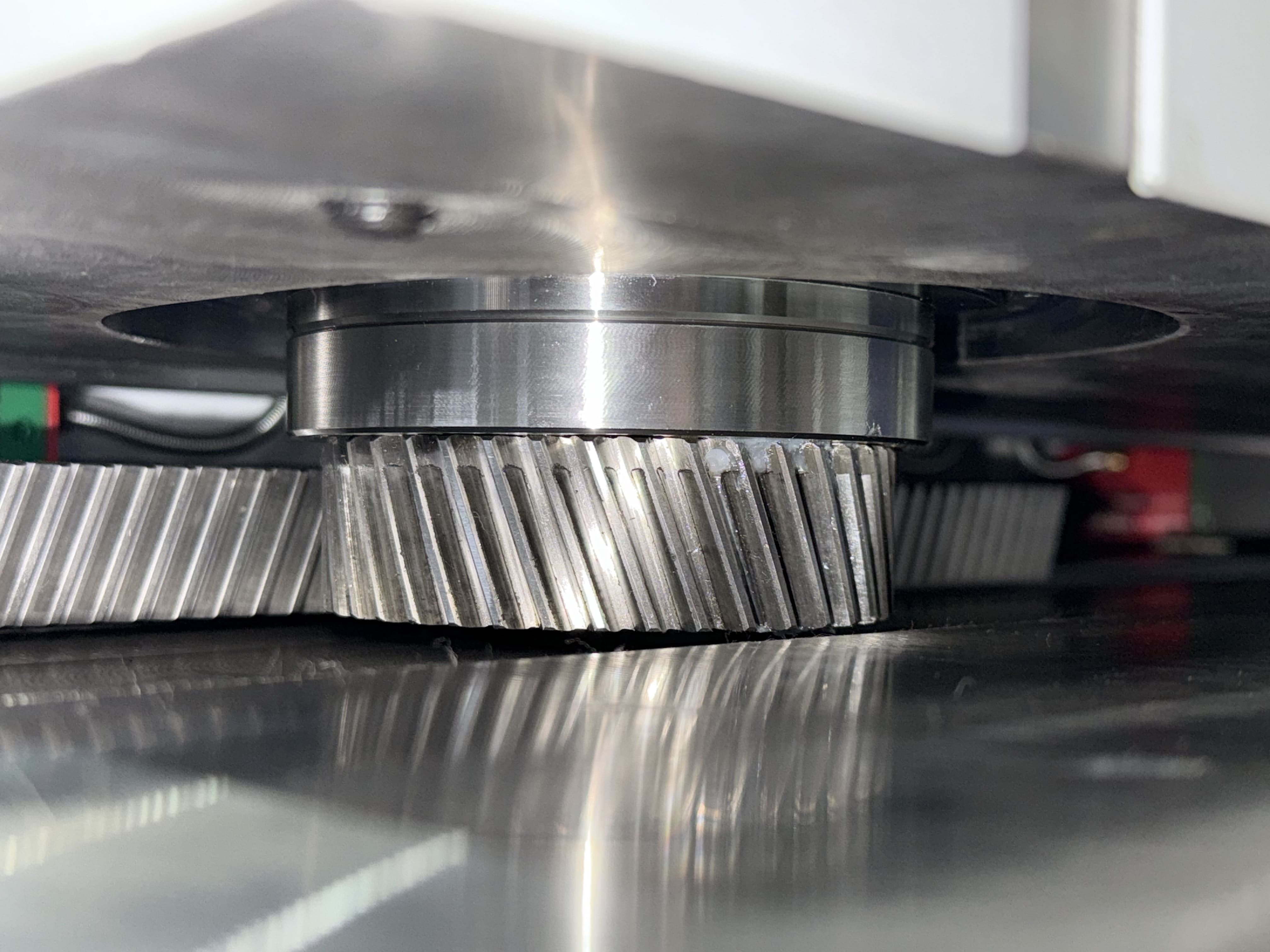

Стійки мають лінійні профілі зубів, еквівалентні циліндричними передачами з нескінченними колами. Лазерні різаки зазвичай використовують прямі або спіральні стійки. Гвинтові стійки, з їх вищим співвідношенням контакту (> 30% поліпшення), більш плавною передачею та нижчим рівнем шуму (<65 дБ), є кращими для високошвидкісних, високоточних програм.

Основні переваги галузі

Позиціонування мульти осі: спільна робота стійок та сервомоторів досягає точності позиціонування ± 0,01 мм.

Висока діамічна реакція: Оптимізована конструкція коробки передач підтримує прискорення 2G на 200 м/хв.

Посилена ємність навантаження: гвинтове залучення зубів збільшує контактну зону, зменшуючи одностатеве навантаження на 15-20% та розширюючи термін експлуатації компонентів до 20 000 годин.

Настанови щодо технічного обслуговування

Інспекція складання: Переконайтесь, що толерантність до вирівнювання передач ≤0,02 мм з рівномірними контактними моделями.

Контроль зазорів: підтримувати реакцію в межах 0,05-0,08 мм; Операція з нульовим баклом заборонена.

Управління змащуванням: Використовуйте мастило передач ISO VG220 з поповненням кожні 500 робочих годин.

Заходи безпеки: встановити захисні покриття IP54 для відкритих передач; Уникайте контакту під час роботи.

Виявлення несправностей: негайне відключення, необхідне для аномальної вібрації (> амплітуда 50 мкм) або шуму (> 75 дБ).
